DXカッター

ツインシリンダ鉄骨・鉄筋切断機【低騒音・低振動型】
DXカッター

CUTTER&CRUSHER

業界トップクラスの
切断力・軽量化・開口幅

を実現

ツインシリンダで鉄骨や鉄筋を含んだコンクリート構造物を切断・圧砕する驚異の切断力を発揮。
あらゆる解体現場で優れた切断能力を発揮する、タグチを代表するカッターシリーズです。

対象物に鋭く食い込む
特殊鋼ブレードで強力切断

切断対象物に鋭く食い込み、鉄骨に穴を開ける繊細な作業も容易な特殊形状ブレードです。先端ブレードは2面、根元側は4面使用タイプ。ガジラカッター専用の特殊鋼材使用で、鉄骨、鉄筋、ケーブル等、薄物・厚物を問わず切断可能です。同期リンクなしのDXシリーズに加え、切断しながら対象物を掴めるDXGGシリーズが新登場!

自社製シリンダで
業界トップクラスの切断力と
開口幅を実現した最強カッター

オリジナルのツインシリンダによる広い開口幅と圧倒的な切断力が最大の特徴。異物の混入を防ぐ本体フレームサイドカバー、シリンダロッドカバー、増速バルブ(アーム閉じ側)を標準搭載しながらも軽量化を実現させています。
旋回方式はSタイプ(油圧全旋回)、Aタイプ(オートマ自動旋回)の2タイプ。新旋回方式のASタイプを選べる機種も新登場!

業界初! ショベルを選ばない!
ハイブリッドモデルの
ASタイプが新登場

業界初の旋回方式、ASタイプが新登場。従来のAタイプ、Sタイプが一つになったハイブリットモデルです。切り替えバルブによる簡単セットアップで、2本配管ショベルの場合は「Aモード=オートマ旋回」、5本配管ショベルの場合は「Sモード=全旋回」が選択可能です。

本体クラス

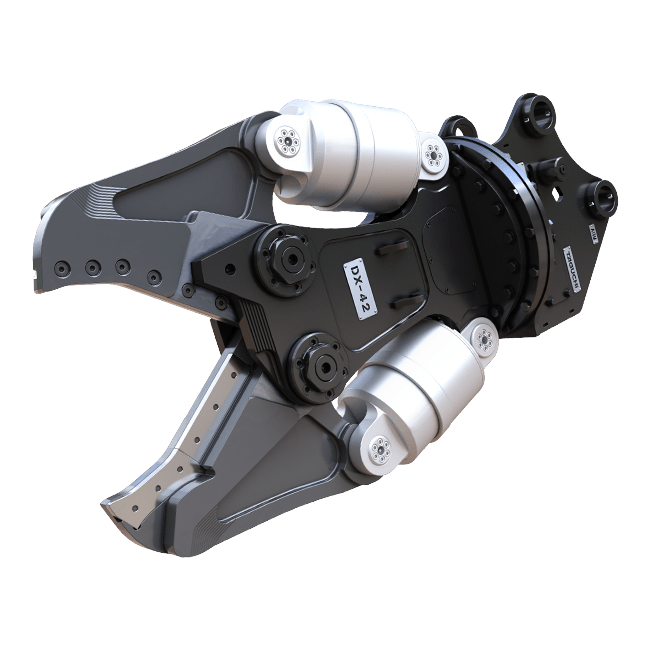

4~5ton【DX-42】


Sタイプ(油圧旋回式)    Aタイプ(自動旋回式)

他クラス 3~4ton
【DX-36】
4~5ton
【DX-42】
6~8ton
【DX-62】
12~14ton
【DX-135】
20~22ton
【DX-202】
30~37ton
【DX-302】
40~45ton
【DX-402】
最大使用圧力 24.5MPa
質量 460kg
サイズ A:1310mm
B: 375mm 最大開口幅
C: -110mm 最小開口幅
D: 205+155mm ブレード長(根元側+先端側)
先端切断力 E:323kN
中央切断力 F:500kN

H型鋼最大切断能力表

型式 DX-36 DX-42 DX-62 DX-135 DX-202 DX-302 DX-402
構造用・広幅 高さ H[mm] 125 150 200 300 350 400 400
幅 B[mm] 125 150 200 300 350 400 400
厚さ t1[mm] 6.5 7 8 10 12 13 13
厚さ t2[mm] 9 10 12 15 19 21 21
構造用・細幅/中幅 高さ H[mm] 200 250 350 500 600 700 700
幅 B[mm] 100 125 175 200 300 300 300
厚さ t1[mm] 5.5 6 7 10 12 13 13
厚さ t2[mm] 8 9 11 16 17 20 20
