DX-SRC大割カッター

ツインシリンダSRC切断・大割圧砕機 【低騒音・低振動型】
DX-SRC大割カッター

CUTTER&CRUSHER

カッターと大割機が融合した
SRC解体の万能機!

独自の強固なシリンダ構造で、業界トップクラスの開口幅、軽量化を実現。
SRC構造物の解体はもちろんのこと、鉄骨切断、大割、どんな作業も楽にこなします。
Sタイプ(油圧全旋回)、Aタイプ(オートマ自動旋回)、ハイブリッドモデルのASタイプの3タイプをラインアップ。

コラム切断の決定版!
X型ブレード

強度がさらにアップした削り出しアームでの圧砕作業はもちろん、X型のブレードがSRC構造物に含まれる鉄骨も強力切断! 対象物にしっかりくい込む特殊形状で、コラム切断など、数あるタグチのカッターシリーズの中でも対象物をより捉えやすい設計となっています。

ブレードホルダの先端まで
オールブレイド仕様!

ブレードホルダの先端までオールブレイド仕様! ブレードは先端側が2面使用、根元側は4面使用タイプと経済的。先端、中間ツースによる圧砕作業はもちろんのこと、SRC構造物に含まれる鉄骨の切断作業も可能です。強度がアップしたアームは、カッター専用のオリジナル鋼材に削り出し加工を施した逸品です。

業界初! ショベルを選ばない!
ハイブリッドモデルの
ASタイプが新登場

業界初の旋回方式、ASタイプが新登場。従来のAタイプ、Sタイプが一つになったハイブリットモデルです。切り替えバルブによる簡単セットアップで、2本配管ショベルの場合は「Aモード=オートマ旋回」、5本配管ショベルの場合は「Sモード=全旋回」が選択可能です。


本体クラス

12~14ton【DX-SRC-135】


Sタイプ(油圧旋回式)    Aタイプ(自動旋回式)    ASタイプ(油圧/自動旋回式)



他クラス 12~14ton【DX-SRC-135】 20~22ton【DX-SRC-212】 30~37ton【DX-SRC-352】
使用圧力 31.4MPa
最大使用圧力 34.3MPa
質量 1530kg
サイズ A:1930mm
B:1000mm 最大開口幅
C:555mm ブレード最大開口幅
D:405mm ブレード長
先端圧砕力 E:680kN
ブレード先端切断力 F:978kN
ブレード中央切断力 G:1500kN

H型鋼最大切断能力表

型式 DX-SRC-135 DX-SRC-212 DX-SRC-352
構造用・広幅 高さ H[mm] 200 300 350
幅 B[mm] 200 300 350
厚さ t1[mm] 8 10 12
厚さ t2[mm] 12 15 19
構造用・細幅/中幅 高さ H[mm] 350 500 600
幅 B[mm] 175 200 300
厚さ t1[mm] 7 10 12
厚さ t2[mm] 11 16 17

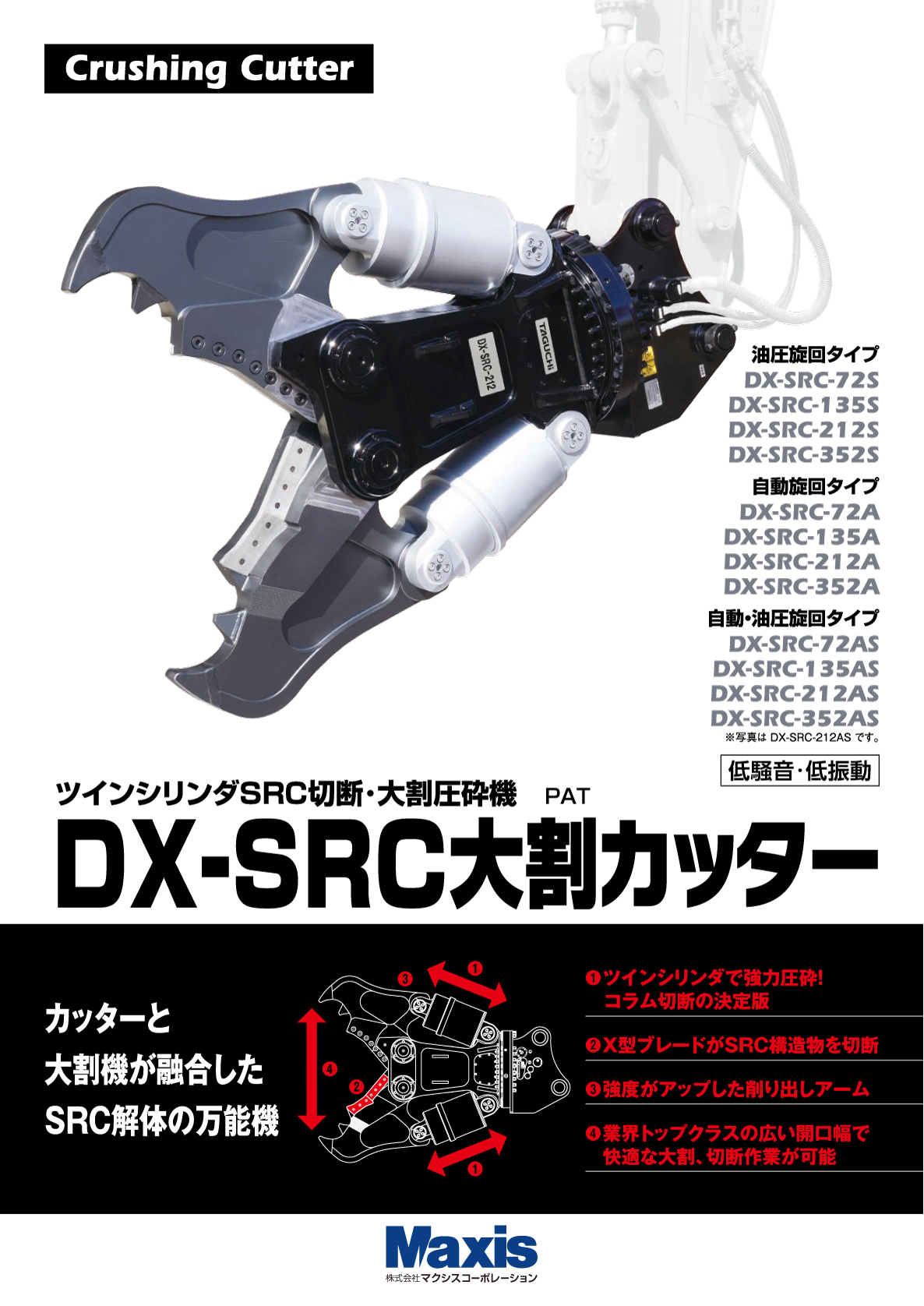

カタログダウンロード
